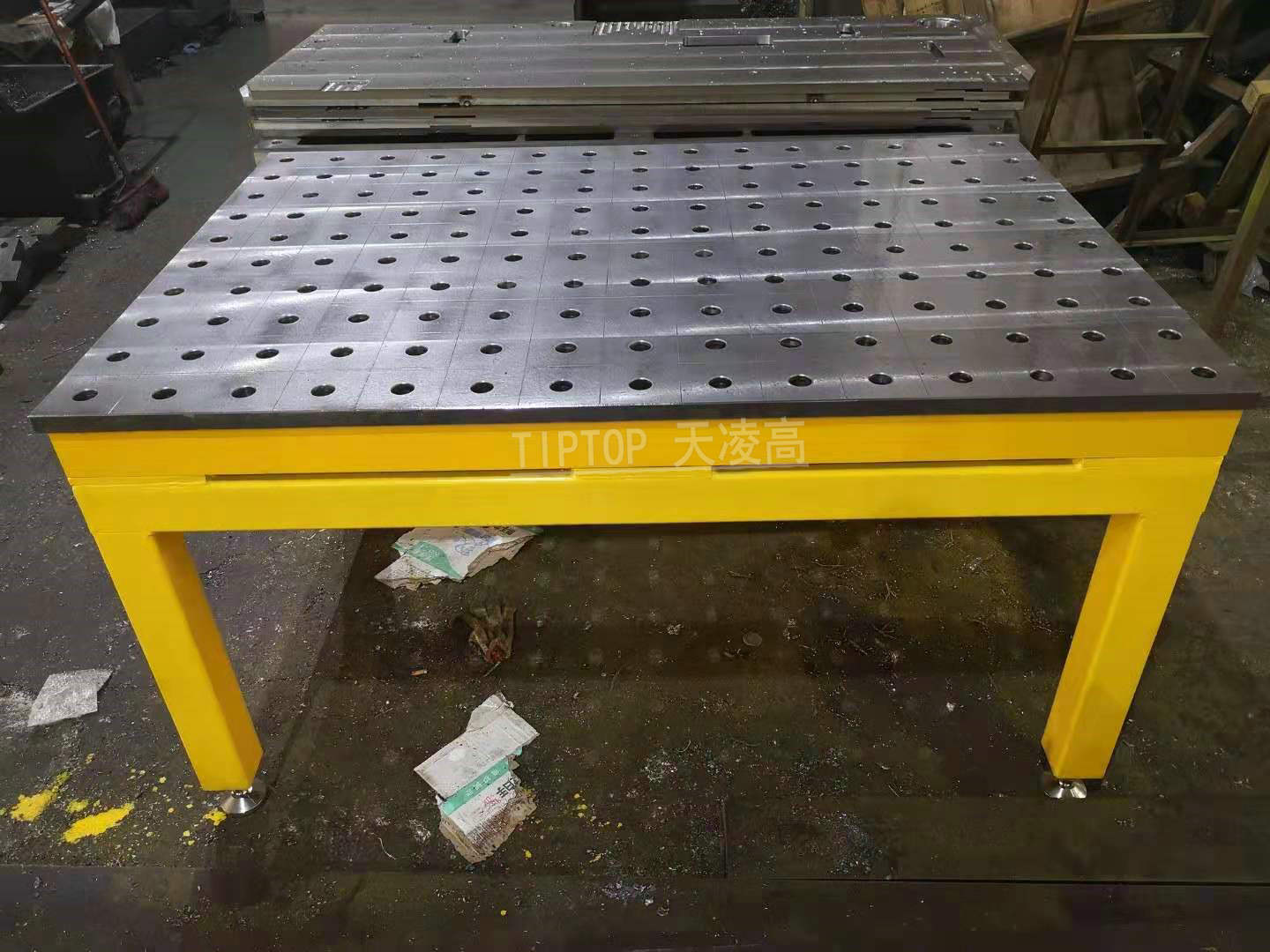

焊接柔性工裝平臺

三維柔性焊接平臺特性：采用鑄件/鋼件制作，堅固耐用28系列孔與孔間距100mm,16系列孔與孔間距50mm底部加強筋保證穩定不變形。地面不平位置可調腳墊微調保證，不需要卷尺能通過刻線快速定位夾具五個面均可以模塊化延伸、拓展使用不同產品、不同規格均可以重復使用，平板表面與孔防銹潤滑油減小磨損可以根據實際使用情況合理選用平臺支撐方式。 焊接組合工裝 機器人柔性工裝 工作平臺采用帶孔格板形式。在高精度的臺面的上表面和4個側面，每隔100mm均布φ28mm的圓孔(D28系列)，或每隔50mm均布φ16mm的圓孔 (D16系列)，并以同樣的間隔劃有尺寸線，臺面邊緣可帶毫米刻度線，臺面上的圓孔可用于拼接各種功能的定位模塊和夾具。標準平臺尺寸從 500mm×1000mm到2000mm×4000mm，并且可以根據需要組合成任意大小工作臺。每張工作臺下面都設計有安裝支撐腿的孔位，孔位數量依平臺的大小和承重而定。 三維柔性焊接工裝平臺 三維鑄件平臺 平臺的支撐腳有標準型支撐腳、萬向輪型支撐腳、固定型支撐腳、框架結構型支撐以及液壓升降型支撐等，以適應客戶各種不同的需要，這一系列的精心設計給使用者提供了極大的方便。 三維柔性焊接工裝夾具 三維柔性工裝平臺 焊接工裝夾具就是將焊件準確定位和可靠夾緊，便于焊件進行裝配和焊接，保證焊件結構精度方面要求的工藝裝備。在現代焊接生產中積極推廣和使用與產品結構相適應的工裝夾具，對提高產品質量，減輕工人的勞動強度，加速焊接生產實現機械化、自動化進程等方面起著非常重要的作用。
